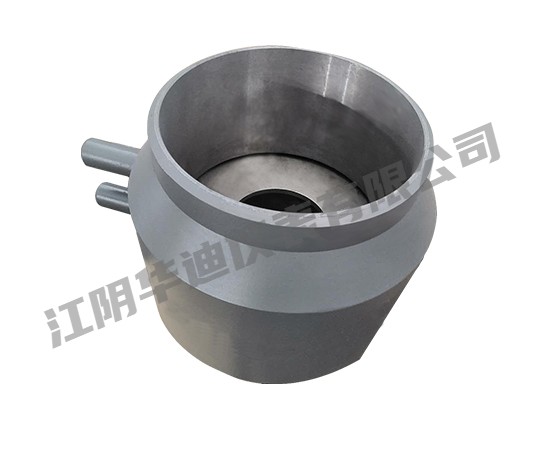

焊接式孔板
2020-06-08
1.原(yuan)理及結構(gou)：
充滿管道(dao)的(de)(de)流(liu)(liu)體，當它們流(liu)(liu)經管道(dao)內的(de)(de)標(biao)準孔(kong)板(ban)時，流(liu)(liu)速將在標(biao)準孔(kong)板(ban)的(de)(de)節(jie)流(liu)(liu)處形成(cheng)局部收縮，從(cong)而(er)使(shi)流(liu)(liu)速增加，靜壓(ya)力(li)降(jiang)低，于是(shi)在標(biao)準孔(kong)板(ban)前后(hou)便(bian)產生了壓(ya)力(li)降(jiang)或(huo)叫壓(ya)差(cha)，介質流(liu)(liu)動的(de)(de)流(liu)(liu)量愈(yu)大(da)，在標(biao)準孔(kong)板(ban)前后(hou)產生的(de)(de)壓(ya)差(cha)也就愈(yu)大(da)，所以可通(tong)過測量壓(ya)差(cha)來(lai)衡量流(liu)(liu)體流(liu)(liu)量的(de)(de)大(da)小。這種(zhong)測量方法是(shi)以能(neng)量守衡定(ding)律和流(liu)(liu)動連(lian)續性定(ding)律為基準的(de)(de)。
2.安裝
2.1基(ji)本要求：
2.1.1對于新(xin)設管(guan)路系統，必須先經掃(sao)線后再安裝標準孔板(ban)，以防管(guan)內雜物堵塞或(huo)損傷標準孔板(ban)。
2.1.2安(an)裝前應(ying)(ying)仔細核對標準孔板的(de)編號、位號、規(gui)格是否與管道情(qing)況、流(liu)量范(fan)圍等參數相符(fu)。在(zai)取壓(ya)口附(fu)近標有“+”的(de)一(yi)端(duan)應(ying)(ying)與流(liu)體上游管段(duan)聯(lian)接(jie)，標有“—”的(de)一(yi)端(duan)應(ying)(ying)與流(liu)體下游管段(duan)聯(lian)接(jie)。
2.1.3標準(zhun)孔板的中心線(xian)(xian)應當與管道中心線(xian)(xian)同軸。
2.2對管道的(de)要求：
2.2.1節流件（標準孔板）應配有一段測(ce)量管,保(bao)持前10DN、后5DN的等徑(jing)直管段，以提高測(ce)量精度。
2.2.2在(zai)節(jie)流件(jian)前后若需(xu)安裝閥(fa)門，最好(hao)選(xuan)閘閥(fa)且在(zai)運行中全開；調節(jie)閥(fa)則(ze)應(ying)在(zai)下游5DN之后的(de)管路(lu)中。
3.對差(cha)壓引(yin)出管路的要求：
3.1引壓管(guan)(guan)路的內徑與(yu)管(guan)(guan)路長度和介質臟污程度有(you)關(guan)，通(tong)常在45米以內用內徑為8-12mm的管(guan)(guan)子。
3.2測量液體流量時引壓管(guan)(guan)水平段應(ying)在(zai)同(tong)一水平面內。若(ruo)是在(zai)垂直管(guan)(guan)道上安(an)裝節流件(jian)，引壓短管(guan)(guan)之間相距(ju)(ju)一定的距(ju)(ju)離（垂線方向），這對差壓變送器的零(ling)(ling)點有影響，應(ying)通過(guo)“零(ling)(ling)點遷移”來校正。
3.3引壓管路(lu)應有牢(lao)固的支架托承，兩(liang)根取(qu)壓管路(lu)應盡可能互相靠(kao)近(jin)并遠離(li)熱源(yuan)或震動源(yuan)，測量(liang)水(shui)蒸汽流量(liang)時(shi)，應用(yong)保(bao)溫材料一同包扎，必須(xu)時(shi)（如氣(qi)溫0℃以下）加伴(ban)熱管防止結冰。在測量(liang)臟(zang)污流量(liang)時(shi)，應附設隔(ge)離(li)器或沉降(jiang)器。
3.4引(yin)壓(ya)管(guan)路(lu)內必須(xu)始終(zhong)保持(chi)單(dan)相流體狀態(tai)。被(bei)測流體是(shi)氣(qi)體時(shi)(shi)，引(yin)壓(ya)管(guan)路(lu)（包(bao)括(kuo)差壓(ya)計的(de)壓(ya)力腔）內全(quan)部是(shi)氣(qi)相；被(bei)測流體是(shi)液體時(shi)(shi)，引(yin)壓(ya)管(guan)路(lu)內全(quan)部是(shi)液相，絕對(dui)不(bu)能有(you)氣(qi)泡(pao)。為(wei)此應在(zai)引(yin)壓(ya)管(guan)路(lu)的(de)最低點(dian)裝排(pai)(pai)水閥或(huo)在(zai)最高點(dian)裝排(pai)(pai)氣(qi)閥，在(zai)新裝或(huo)檢修差壓(ya)儀表時(shi)(shi)應特(te)別注意。
4.使用與維護
4.1使用注(zhu)意事項
4.1.1新表或(huo)停(ting)用(yong)一(yi)段時間后重新啟用(yong)的(de)標(biao)準孔板，投(tou)用(yong)前(qian)應檢查引(yin)壓(ya)(ya)管(guan)(guan)路有無堵塞或(huo)泄漏，對(dui)液(ye)體(ti)(ti)介質(zhi)應在引(yin)壓(ya)(ya)管(guan)(guan)路內(nei)充滿清潔的(de)水或(huo)其他導壓(ya)(ya)液(ye)體(ti)(ti)，注(zhu)意排(pai)放管(guan)(guan)路內(nei)混進的(de)氣體(ti)(ti)，對(dui)氣體(ti)(ti)介質(zhi)應注(zhu)意排(pai)放管(guan)(guan)路內(nei)積(ji)液(ye)。
4.1.2投運前打開“三閥組”中的平(ping)衡閥，關嚴正(zheng)負取壓管路上(shang)的閥門，檢查、校正(zheng)差壓變(bian)送器的零點，一定注意(yi)“零點”是在(zai)正(zheng)負壓力腔完全(quan)等(deng)壓（即差壓等(deng)于(yu)0）時，核查調整(zheng)差壓變(bian)送器。
4.1.3在流體流動狀(zhuang)(zhuang)態(tai)(tai)下即(ji)(ji)使全開“平衡閥(fa)”，只要不(bu)關(guan)嚴正負取(qu)壓(ya)管路上的取(qu)壓(ya)閥(fa)門，也不(bu)能(neng)核查零點。因為平衡閥(fa)本(ben)身(shen)有阻(zu)力，不(bu)能(neng)完全平衡正負壓(ya)力腔的壓(ya)力，即(ji)(ji)達不(bu)到“零差壓(ya)”狀(zhuang)(zhuang)態(tai)(tai)。
4.1.4測量(liang)臟污(wu)流(liu)體流(liu)量(liang)時，一定要配置沉降器或隔離(li)器。注意導(dao)壓流(liu)體的進口、出口及排(pai)污(wu)口的位置如何(he)合理選擇，以(yi)達到排(pai)污(wu)目的。
4.1.5測(ce)量(liang)腐(fu)蝕性流(liu)體流(liu)量(liang)時(shi)，一定要(yao)選(xuan)用合(he)適的(de)隔(ge)離器，根據(ju)介質比重選(xuan)用合(he)適的(de)隔(ge)離液，并注(zhu)意合(he)理選(xuan)擇隔(ge)離液與被測(ce)流(liu)體的(de)入(ru)口(kou)。
4.1.6標準(zhun)孔板(ban)的(de)設(she)計(ji)參數是(shi)否(fou)與實際參數相(xiang)符，直接(jie)關系到測(ce)量精(jing)度(du)(du)。標準(zhun)孔板(ban)投入使(shi)用時，測(ce)得的(de)參數如果(guo)處于設(she)計(ji)參數的(de)范圍內，測(ce)量精(jing)度(du)(du)一(yi)般不(bu)會超過設(she)計(ji)計(ji)算(suan)精(jing)度(du)(du)；但是(shi)如果(guo)測(ce)得的(de)參數遠離設(she)計(ji)參數范圍（假定標準(zhun)孔板(ban)及差壓(ya)變送(song)器(qi)選型、制造(zao)、安裝(zhuang)均符合要求(qiu)）則(ze)有可能是(shi)提供(gong)的(de)設(she)計(ji)參數有誤，應更(geng)改設(she)計(ji)參數，重新設(she)計(ji)計(ji)算(suan)標準(zhun)孔板(ban)。
4.2維護(hu)注(zhu)意事(shi)項：
4.2.日常維(wei)護工作主(zhu)要(yao)是清除(chu)(chu)沉降器或(huo)隔(ge)離(li)器內的(de)積垢，定(ding)期從排(pai)污口處放掉，在被測介質是高溫高壓腐蝕或(huo)有毒流體時，清除(chu)(chu)時要(yao)注意(yi)安全。
4.2.2差(cha)(cha)壓變送(song)(song)器的(de)零(ling)點(dian)有時發生(sheng)漂移，影(ying)響測量精度（特別是流量小、差(cha)(cha)壓接近下限值時），要經常校對零(ling)點(dian)。質量好(hao)的(de)差(cha)(cha)壓變送(song)(song)器可(ke)根(gen)據經驗延長校零(ling)周期(qi)至1年，而質量差(cha)(cha)的(de)則可(ke)能數天校一次零(ling)點(dian)，所以我們(men)建(jian)議配用質量好(hao)的(de)差(cha)(cha)壓變送(song)(song)器，減(jian)輕(qing)日常維護工作量。
