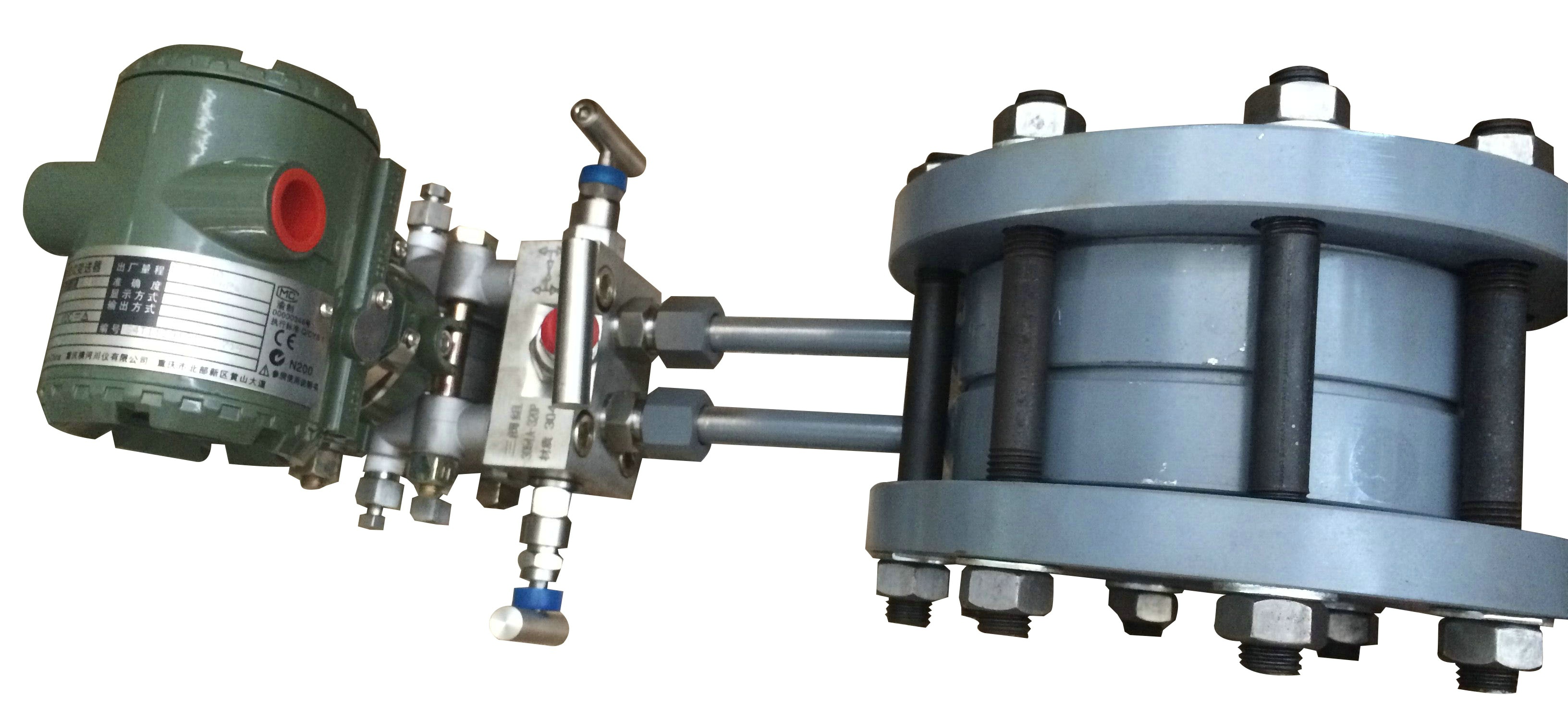

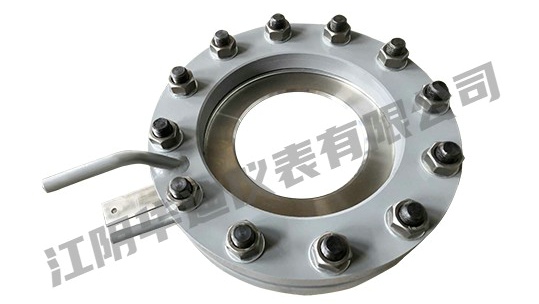

標準孔板
2020-06-08
1.原理及(ji)結(jie)構：
充滿(man)管道(dao)的(de)流(liu)(liu)體(ti)，當它們流(liu)(liu)經管道(dao)內的(de)標(biao)準(zhun)孔(kong)(kong)板(ban)時(shi)，流(liu)(liu)速(su)將在標(biao)準(zhun)孔(kong)(kong)板(ban)的(de)節流(liu)(liu)處形成(cheng)局部收縮，從而使流(liu)(liu)速(su)增加(jia)，靜壓力(li)降低，于(yu)是在標(biao)準(zhun)孔(kong)(kong)板(ban)前后便產(chan)生了壓力(li)降或叫壓差，介質流(liu)(liu)動的(de)流(liu)(liu)量愈(yu)大，在標(biao)準(zhun)孔(kong)(kong)板(ban)前后產(chan)生的(de)壓差也就愈(yu)大，所(suo)以可(ke)通過測(ce)量壓差來衡(heng)量流(liu)(liu)體(ti)流(liu)(liu)量的(de)大小(xiao)。這種(zhong)測(ce)量方法是以能(neng)量守衡(heng)定律和流(liu)(liu)動連續性定律為基準(zhun)的(de)。
2.安裝
2.1基本(ben)要求(qiu)：
2.1.1對(dui)于(yu)新設管路系統(tong)，必須先(xian)經掃線后(hou)再安裝(zhuang)標準(zhun)(zhun)孔(kong)板，以(yi)防管內雜物堵塞(sai)或損傷標準(zhun)(zhun)孔(kong)板。
2.1.2安裝前應仔細核對(dui)標準(zhun)孔板(ban)的編(bian)號、位號、規(gui)格是否與管道情況、流(liu)量范圍(wei)等參數(shu)相(xiang)符。在(zai)取壓口附近標有(you)“+”的一(yi)端(duan)應與流(liu)體(ti)上游管段(duan)聯接(jie)，標有(you)“—”的一(yi)端(duan)應與流(liu)體(ti)下游管段(duan)聯接(jie)。
2.1.3標準孔板的中(zhong)心線應當與(yu)管(guan)道(dao)中(zhong)心線同(tong)軸。
2.2對(dui)管道的要(yao)求：
2.2.1節流件（標準(zhun)孔板）應(ying)配有(you)一段測(ce)量管(guan),保持前10DN、后5DN的等徑直(zhi)管(guan)段，以提高測(ce)量精度(du)。
2.2.2在(zai)節流件(jian)前后若需安裝(zhuang)閥門，最好選閘(zha)閥且在(zai)運行中全開；調(diao)節閥則(ze)應(ying)在(zai)下游5DN之后的管(guan)路中。
3.對差壓引出管路的(de)要求(qiu)：
3.1引壓管路(lu)的內徑與管路(lu)長度和介質臟污程(cheng)度有關(guan)，通常在(zai)45米以內用內徑為8-12mm的管子(zi)。
3.2測(ce)量(liang)液體流量(liang)時引壓管水平段應在同一(yi)水平面內。若是在垂(chui)直管道上安裝節流件，引壓短(duan)管之間(jian)相距一(yi)定的(de)(de)距離（垂(chui)線方向），這對差壓變送(song)器(qi)的(de)(de)零點有影響，應通過“零點遷(qian)移(yi)”來校(xiao)正。
3.3引壓(ya)管(guan)路應有牢固的支架托承，兩(liang)根取壓(ya)管(guan)路應盡可(ke)能互相靠近并遠離熱源(yuan)或(huo)震動源(yuan)，測量(liang)水蒸汽流量(liang)時(shi)(shi)，應用(yong)保溫(wen)材料一同包扎，必須時(shi)(shi)（如(ru)氣(qi)溫(wen)0℃以下）加伴熱管(guan)防(fang)止結冰。在測量(liang)臟(zang)污(wu)流量(liang)時(shi)(shi)，應附設隔(ge)離器或(huo)沉降(jiang)器。
3.4引(yin)壓(ya)管路內(nei)(nei)必須始終保(bao)持單相流體(ti)狀態。被測流體(ti)是氣(qi)體(ti)時，引(yin)壓(ya)管路（包(bao)括差壓(ya)計的(de)壓(ya)力腔）內(nei)(nei)全部是氣(qi)相；被測流體(ti)是液體(ti)時，引(yin)壓(ya)管路內(nei)(nei)全部是液相，絕對不能有氣(qi)泡。為此應在引(yin)壓(ya)管路的(de)最(zui)(zui)低點裝(zhuang)排水閥(fa)(fa)或在最(zui)(zui)高點裝(zhuang)排氣(qi)閥(fa)(fa)，在新裝(zhuang)或檢(jian)修差壓(ya)儀表(biao)時應特別注(zhu)意。
4.使用與維護(hu)
4.1使用注意事項
4.1.1新表或(huo)(huo)停用(yong)一段(duan)時(shi)間后重新啟用(yong)的(de)(de)標準孔板，投用(yong)前應(ying)檢查引(yin)壓管路(lu)有無(wu)堵(du)塞或(huo)(huo)泄漏，對(dui)液(ye)體介(jie)質應(ying)在引(yin)壓管路(lu)內充(chong)滿清潔的(de)(de)水(shui)或(huo)(huo)其他導壓液(ye)體，注意排放(fang)管路(lu)內混進的(de)(de)氣體，對(dui)氣體介(jie)質應(ying)注意排放(fang)管路(lu)內積液(ye)。
4.1.2投運前打開(kai)“三閥組”中(zhong)的平衡(heng)閥，關嚴(yan)正負取壓(ya)管路上(shang)的閥門，檢查、校正差壓(ya)變(bian)(bian)送(song)器的零點，一定注意“零點”是在(zai)正負壓(ya)力腔(qiang)完全等(deng)壓(ya)（即差壓(ya)等(deng)于0）時，核查調整差壓(ya)變(bian)(bian)送(song)器。
4.1.3在流體流動狀態下即使全開(kai)“平衡(heng)閥(fa)(fa)”，只要(yao)不關嚴正(zheng)(zheng)負取壓(ya)管路上的取壓(ya)閥(fa)(fa)門，也不能核查零(ling)點。因(yin)為(wei)平衡(heng)閥(fa)(fa)本(ben)身有阻(zu)力(li)，不能完全平衡(heng)正(zheng)(zheng)負壓(ya)力(li)腔(qiang)的壓(ya)力(li)，即達不到“零(ling)差壓(ya)”狀態。
4.1.4測量(liang)臟污流體流量(liang)時，一定要配置沉降器(qi)或隔離器(qi)。注意導壓流體的(de)進口、出(chu)口及排污口的(de)位置如何(he)合(he)理選擇，以達到排污目的(de)。
4.1.5測(ce)量(liang)腐蝕(shi)性流(liu)(liu)體(ti)流(liu)(liu)量(liang)時，一定(ding)要選(xuan)(xuan)用(yong)(yong)合適的隔離(li)(li)器，根據介(jie)質比重選(xuan)(xuan)用(yong)(yong)合適的隔離(li)(li)液(ye)，并注意合理選(xuan)(xuan)擇(ze)隔離(li)(li)液(ye)與被測(ce)流(liu)(liu)體(ti)的入口(kou)。
4.1.6標準孔板的設(she)計參數(shu)(shu)(shu)(shu)是否與(yu)實際參數(shu)(shu)(shu)(shu)相(xiang)符，直接關(guan)系到測(ce)量精(jing)(jing)度。標準孔板投入使用時，測(ce)得的參數(shu)(shu)(shu)(shu)如果處(chu)于設(she)計參數(shu)(shu)(shu)(shu)的范(fan)圍內，測(ce)量精(jing)(jing)度一般不(bu)會超過設(she)計計算精(jing)(jing)度；但是如果測(ce)得的參數(shu)(shu)(shu)(shu)遠(yuan)離設(she)計參數(shu)(shu)(shu)(shu)范(fan)圍（假定標準孔板及(ji)差(cha)壓(ya)變送器選型、制造、安(an)裝均符合要求）則有可能是提供的設(she)計參數(shu)(shu)(shu)(shu)有誤，應更改設(she)計參數(shu)(shu)(shu)(shu)，重新設(she)計計算標準孔板。
4.2維護注(zhu)意事項：
4.2.日常維護工(gong)作主要是清除沉降(jiang)器或隔離(li)器內的積垢，定期(qi)從排(pai)污口處放(fang)掉(diao)，在被測介質是高溫高壓腐蝕或有毒(du)流(liu)體時(shi)(shi)，清除時(shi)(shi)要注意(yi)安全。
4.2.2差壓變(bian)送(song)(song)(song)器的零(ling)(ling)點有時發生漂(piao)移(yi)，影(ying)響測量(liang)(liang)精度（特別是流量(liang)(liang)小(xiao)、差壓接近下限值時），要經常校對零(ling)(ling)點。質(zhi)量(liang)(liang)好的差壓變(bian)送(song)(song)(song)器可根據經驗延長校零(ling)(ling)周期(qi)至1年，而質(zhi)量(liang)(liang)差的則可能數(shu)天校一次零(ling)(ling)點，所(suo)以我們建議配用(yong)質(zhi)量(liang)(liang)好的差壓變(bian)送(song)(song)(song)器，減輕日常維護(hu)工作(zuo)量(liang)(liang)。
