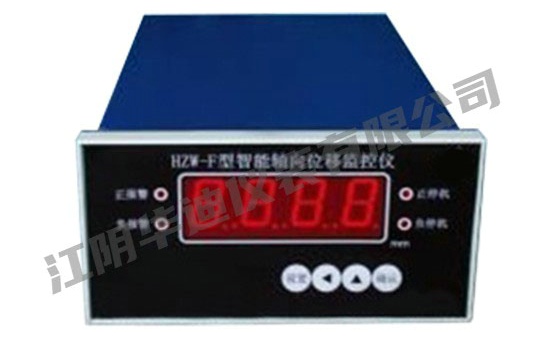

軸向位移監控儀
2020-06-10
軸向位移是機器內部，轉子沿軸心方向，相對于止推軸承二者之間的間隙而言，軸向位移
的測量，可以指示旋轉部件與固定部件之間的軸向間隙，對于旋轉機械，如蒸汽輪機，燃汽輪
機，水輪機，離心機和軸流壓縮機等，軸承位置是一個十分重要的信號，過大的軸向位置將引
起大的機構損壞，而軸向位移監控儀，對止推軸承的損壞，可提出早期報警和保護，一般情況
下，被測面是軸上的止推法蘭或者軸上蒸汽流量計別的平面，而電渦流探頭應能直接探測止推法蘭（如果它和軸是一個整體的話）或其它沿軸向的平面。
功能說明(智能型)
1、實現智能處理：報警Ⅰ值、Ⅱ值可通過面板按鍵任意設置
2、可通過按鍵調整通道零位電壓，無需電位器調整，方便現場調試
3、斷線檢測保護：斷線封鎖報警、停機繼電器輸出，NOK燈亮
4、通道失效指示：當其中一個通道故障不能正常工作時會自動退出，另一通道繼續工作
5、具備上、掉電檢測功能，同時切斷報警、停機輸出回路
6、可以查看間隙電壓值
7、當參數設置或查看間隙電壓時，1分鐘不進行鍵盤操作，自動回到測量狀態
8、報警輸出通過“與”邏輯輸出二個通道的孔板流量計報警信號，停機信號通過“與”邏輯輸出二個通道的停機信號，使保護功能更加可靠安全 (對雙通道而言)
9、報警保持，當裝置發生報警，將保持報警狀態，在報警條件消失后，使用復位鍵解除報警狀態（若報警狀態依然存在則不能消除）
電氣指標：
1、外接電源；220VAC 50Hz 0.5A
2、輸入
信號：接受一個WT型電渦流傳感器的信號
靈敏度：4V/mm或8V/mm
輸入阻抗：>50KΩ
3、量程
量程范圍：0～4 mm——由電渦流傳感器線性范圍確定
4、顯示
顯示方式：三位半0.8英寸LED數碼管
顯示精度：±1 %滿量程
光電管LED指示：報警、停機紅色LED；故障NOK黃色LED
5、輸出
電流輸出：4～20mA有源
輸出負載：≤500Ω
6、報警點設置
范圍：0～100%滿量程
精確度：±0.5%
7、繼電器
密封：環氧樹脂
節點容量：2A/220VAC或1A/28VDC
節點輸出：常開觸點
8、RS485通訊接口：用于參數編程組合
波特率：9.6K～38.4K6P
環境指標：
溫度范圍
運行時：0℃～+65℃
儲存時：-30℃～+80℃
相對濕度：至95%，不冷凝
物理指標 ：
外形尺寸：160×80×250mm
開孔尺寸：152+1×74+1 mm
重 量：2K g
