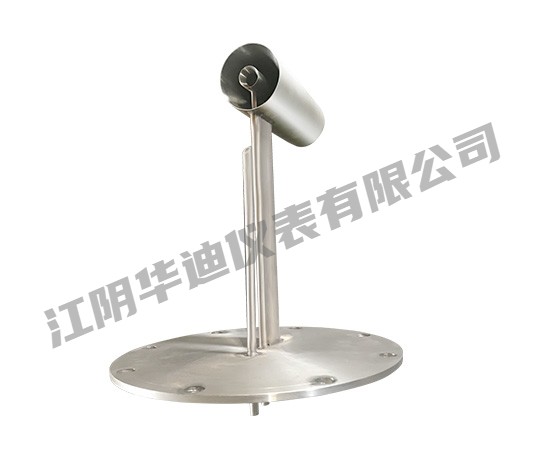

插入式文丘里
一、測量原理:
該產品測量原理與畢托管原理相似,是把兩個不同尺寸的文丘利合理組合,以達到把差壓信號兩次放大的效果,從而提高測量精度,詳見結構圖。
引出管的正壓管安裝在外文丘利之外,引出全壓。引出管的負壓管。取內文丘利的喉部處,經過內外兩個文丘利的流速收縮作用,使喉部處的靜壓隨流速的增加而迅速降低。從而獲得比畢托管、阿牛巴、機翼等節流裝置的差壓信號大4倍以上。另外由于外文丘利對內文丘利的抽吸作用,能使內文丘利出口紊亂的氣流被整流,因此雙文丘利的特性比較穩定。
雙文丘利結構固定后,在風洞試驗中測量在各種流速下的差壓值,求得流速與差壓的關系,從而求得雙文丘利的“流量系數”。

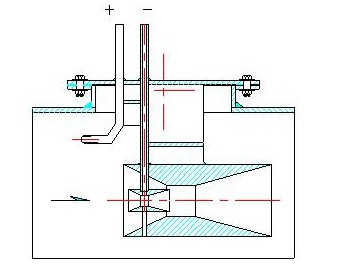

雙雙文丘利流量計結構圖
對與圓形管道其基本公式為:
Q = 0.003995·α·D2·
式中: Q —— 被測介質
α—— 流量系數
D —— 管道內徑 mm
△P —— 差壓 Pa
ρ—— 被測介質密度 kg/m3
對與矩形管道其基本公式為:
Q = 0.005087·α·A·B·
式中: A —— 矩形管道邊長 mm
B —— 矩形管道短邊 mm
二、安裝使用:
1、雙文丘利是用來測量煙氣、空氣、風量等介質,它幾乎沒有阻力損失、差壓信號大、靈敏度高、性能穩定、工作可靠、結構簡單、維護方便等優點,適用于大流量,大管徑尤其是矩形管道的流量測量,是目前國內低流速大流量風量測量的理想裝置。
2、在管道上找準中心點,畫好中心線,開好孔,把雙文丘里放入管道內,焊好座套即可(開孔尺寸為230*120mm)。在多點測量中,畫好中心線,分好等份,找準中心點,按同樣的方法焊接好后,將正壓管串連起來,負壓管串連起來即可。
3、雙文丘利在水平管道上安裝時,可上部垂直向下,也可由下而上垂直安裝。對與含塵或含有固體粒子較大的介質,最好裝在自下而上的垂直管道上。當管道內徑小于700mm時,雙文丘利與管道不同軸度不得大于5mm.
4、安裝文丘利的工藝管道應有一段直管段長度,建議按前2D后1D考慮
5、為保證差壓訊號準確傳遞,應定期對訊號管路進行吹洗,保持暢通。
