熱膨脹傳感器
2020-06-09

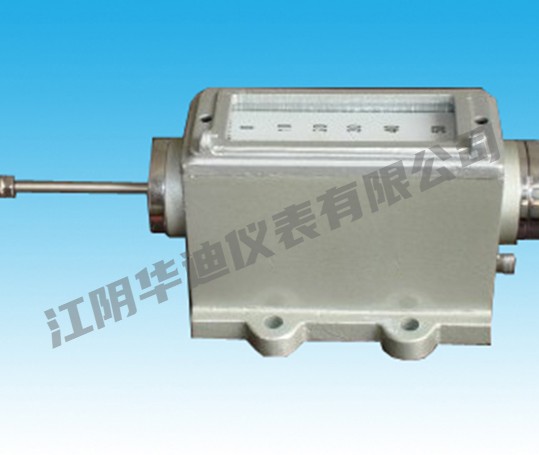

熱膨脹傳感器
熱膨脹傳感器主要用于 測量汽輪機汽缸膨脹位移量，與HXW-R型熱膨脹監控儀相配
合即可完成熱膨脹位移量的遠傳指示、報警、恒流輸出等功能。就地指示視野大，遠傳指示為數字
顯示，清晰直觀。
采用中頻差動變壓器式位移傳感器作為傳感元件，是一種高可靠的LVDT位移傳感器，抗干擾
能力強，線性好，結構簡單，不易損壞，能長期連續使用。
測量原理：如圖所示，當鐵芯在中頻信號的螺旋線圈內移動時， A 與 B 之間的阻抗和 B
與C 之間的阻抗產生變化，由于阻抗的變化與鐵芯移動成正比，即電壓的變化與鐵芯的位移成線
性關系，故取出 VAB ， VBC 的電壓差值即可測量出鐵芯的位移量。
技術指標：
量程：0~50mm（量程由用戶自定）
準確度：±1%（滿量程）
環境溫度：-20℃~+100℃
相對濕度：≤80%
型號 線性量程 發送頭伸出
長度（L）mm
TD-2-25 25 90
TD-2-35 35 95
TD-2-50 50 107
訂貨指南
TD-2- A □
選型說明
量程范圍 A □： 1 —— 0 ～ 25mm ； 2* —— 0 ～ 35 mm ； 3 —— 0 ～ 50 mm
