差壓變送器

2020-06-09

產品概述

以差動電容為檢測原理組成電容式變送器，輸入壓力分別為0～6kPa，0～40kPa，0～250kPa等。

使用對象：液體、氣體和蒸汽。

選型表

JK3351DP型

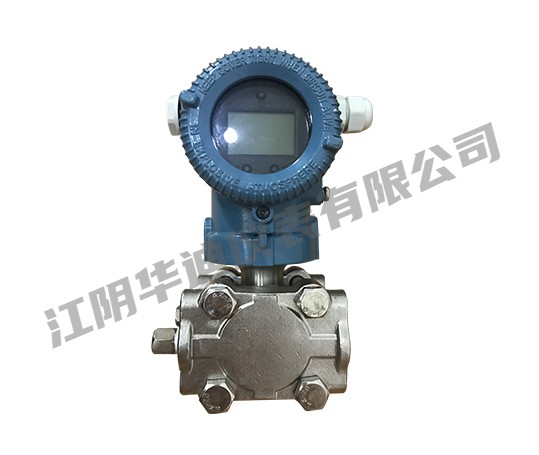

華迪公司生產的差壓變送器



3

0-1～6KPa

4

0-6～40KPa

5

0-40～250KPa

6

0-0.16～1MPa

7

0-0.4～2.5MPa

8

0-1.6～10MPa



代號

功能

N

非智能型(4～20mA輸出)

S

智能型(HART協議)



代號

結構材料

法蘭接頭

排氣／排液閥

隔離膜片


Jl

3 l 6不銹鋼

3 1 6不銹鋼

3 1 6不銹鋼


硅

油

J2

3 l 6不銹鋼

3 1 6不銹鋼

哈氏合金C

J3

3 l 6不銹鋼

3 1 6不銹鋼

蒙乃爾

J4

3 l 6不銹鋼

3 1 6不銹鋼

鉭

J5

哈氏合金C

哈氏合金C

哈氏合金C

J6

哈氏合金C

哈氏合金C

鉭

J7

蒙乃爾

蒙乃爾

蒙乃爾



代號

靜壓MPa

B-

4

C—

10



代號

附加功能

M1

O～1 00％線性指示表

M3

LCD數字顯示器

B1

管裝彎安裝板

B2

板裝彎安裝板

B3

管裝平安裝板

C0

l／2—14NPT錐管內螺紋接頭

Cl

l／2一l 4NPT引壓接頭后部焊接引壓管gl 4

C2

丁字形螺紋接頭M 20×1.5

d

隔爆型dⅡBT4

l

本安型iaⅡCT6


JK3351DP 5 s J2 C- M1BlC0 --------------------選型舉例

JK3351精小型電容式變送器是我公司引進國外先進技術和設備生產的新型變送器，關鍵原材料、元器件和零部件均采用進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器(羅斯蒙特3051與橫河EJA)的結構優點，給使用者有耳目一新的感覺。同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

主要特點

◆精度高

◆穩定性好

◆二線制(特殊可四線制)

◆固體元件，接插式印刷線路板

◆小型、重量輕、堅固抗振

◆量程、零點外部連續可調

◆正遷移可達500％；負遷移可達600％

◆阻尼可調

◆單向過載保護特性好

◆無機械可動部件，維修工作量少

◆全系列統一結構，零部件互換性強

◆接觸介質的膜片材料可選擇

(316L、TAN、HAS-C、MONEL等耐腐蝕材料)

◆防爆結構，全天候使用

◆智能HART現場總線協議

工作原理

過程壓力通過兩側或一側的隔離膜片、灌充液傳至6室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，最大位移約0．1mm，這種位移轉變在電容極板上形成差動電容，由電子線路把差動電容轉換成二線制的4～20mA DC信號輸出。

功能參數

使用對象：液體、氣體;和蒸汽.　

供電電壓：12～36V DC，標準值24VDC；

輸出信號：4～20mADC；(特殊可為四線制 220V AC供電 0-10mA DC輸出)

環境溫度：－25～70℃（一般變送器），－15～70℃（帶現場指示器）

儲藏溫度：－40～100℃；

防護等級：dⅡBT4 iaⅡCT5；　

法蘭標準：JB/T82.2－94（執行其它標準請注明）；

電源影響：小于輸出范圍的±0.005%/V；　

振動影響：在任何方向上振動頻率200Hz時，所引起的誤差為最大范圍的0.05%／g（微差壓為0.25%／g）；　　

安裝位置影響：當工作膜片未垂直安裝時，可能產生不大于0.24Pa的零位誤差，此誤差可通過調整零位來消除，對量程無影響

精度:0.2% 0.5% 智能型;0.075%

穩定性：六個月內不超過變送器的精度；　

導壓連接件：在壓力容室上的連接螺孔為1/2－14NPT.與普通1151相同;　

電纜連接孔的螺孔為M20×1.5；

指示器：現場輸出指示器有電流表，線性指示0～100%；3-1/2位LCD液晶顯示 量程和零位：外部連續可調；　

正負遷移：差壓變送器：最大正遷移量為500%，最大負遷移量為600%

絕對壓力：最大正遷移量為500%，只可正遷移；　

過載壓力：不超過規定壓力的1.15倍，變送器不會損壞；　

容積變化量：小于0.16cm3　

阻尼時間：充硅油時,0.2～1.67秒內連續可調.

技術數據

(不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片)

◆精確度：±0.25％，±0.5％(智能犁：±0.1％)

◆死 區：無(≤0．1％)

◆穩定性：六個月內不超過最大量程的基本誤差絕對值

◆振動影響：在任意軸向上，振動頻率為200HZ時，誤差為測量范圍上限的±0．0 5％／g

◆電源影響：小干輸出量程的O.005％／V

◆負載影響：電源如果穩定，則負載沒有影響

其 它

◆隔離膜片：3l6不銹鋼，哈氏合金C一2 7 6，蒙乃爾合金或鉭

◆排氣／排液閥：316不銹鋼，哈氏合金C，蒙乃爾合金

◆法蘭和接頭：3 I 6不銹鈉，哈氏合金C或蒙乃爾合舍

◆接觸介質“O”形環：丁晴橡膠，氟橡膠

◆灌充液：硅油或惰性油

◆螺 栓：316L不銹鋼

◆電子殼體材料：低銅鋁合金

◆引壓連接件：法蘭、NPT 1／4，中心距54mm；接頭NPT 1／2或M20×1．5陽螺紋球錐面密封，帶接頭時

中心距50.8、54、57.2mm(NPT錐管螺紋符合GB／Tl2716-91)

◆信號線連接孔：G l／2”

◆重 量：2.4kg(標準型)
