渦街流量計
● 概述
LUGB型(xing)渦街流量(liang)(liang)儀表是(shi)流量(liang)(liang)測量(liang)(liang)和(he)自動控制的重要儀表，可適用于(yu)氣體、液體、蒸汽的流量(liang)(liang)測量(liang)(liang)，廣泛用于(yu)石油(you)、化工、冶金(jin)、熱(re)力、紡織、造紙、電力、環保及(ji)市(shi)政建設等行(xing)業。
● 工(gong)作(zuo)原理

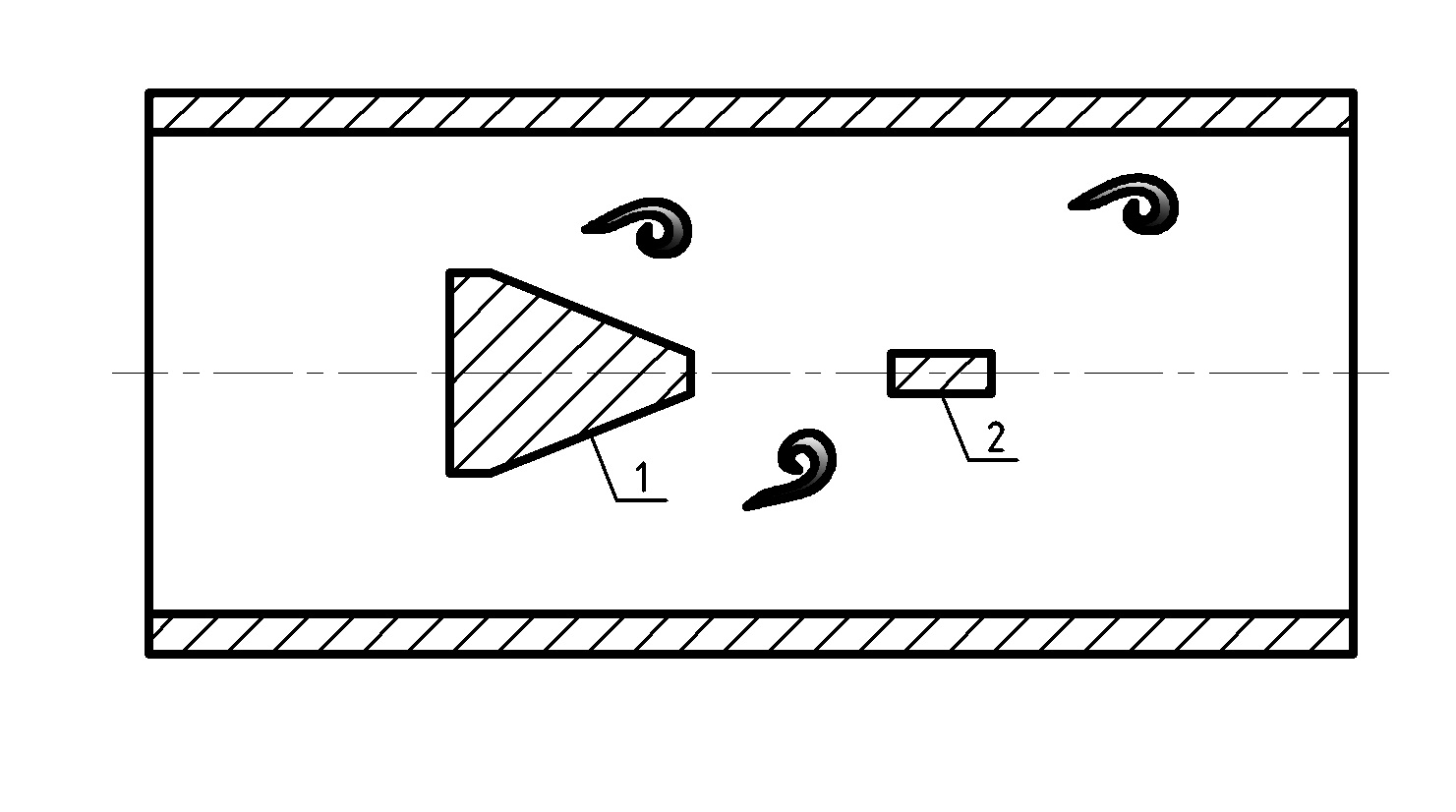

在(zai)流體中(zhong)設(she)置(zhi)非(fei)流線型旋渦(wo)發生(sheng)體（阻流體），則從(cong)旋渦(wo)發生(sheng)體兩側交替地產生(sheng)兩列有規則的旋渦(wo)，這種(zhong)旋渦(wo)稱(cheng)為卡曼(man)渦(wo)街，如圖(一)所示(shi)。
1-旋渦發生體(ti) 2-壓電傳感器
旋(xuan)渦(wo)(wo)列在(zai)旋(xuan)渦(wo)(wo)發(fa)生體下游非(fei)對稱(cheng)地排列。設旋(xuan)渦(wo)(wo)的發(fa)生頻率為(wei)f，被測介質來流的(de)平(ping)均速度為(wei)V，旋渦發生體迎流面寬度(du)為d，表體(ti)通徑為D，根(gen)據卡曼渦(wo)街原理，有如下關(guan)系式:
; f=StV/d 公式(1)
式中(zhong)：
f－發生(sheng)(sheng)體(ti)一側產生(sheng)(sheng)的(de)卡門旋渦頻率(lv)
St－斯特羅(luo)哈爾數(shu)(shu)（無量綱數(shu)(shu)）
V－流體的平(ping)均流速
d－旋渦發(fa)生體的寬度
由此可見，通(tong)過測(ce)量(liang)卡(ka)門渦街(jie)分離(li)頻率(lv)便(bian)可算出瞬時流量(liang)。
● 主要功能及特(te)點
● 具(ju)有(you)較(jiao)寬(kuan)的測量(liang)量(liang)程范圍(wei)、精確度高(gao)、壓損小， 具(ju)有(you)高(gao)可靠性(xing)和(he)長期穩定性(xing)。
● 結構簡單(dan)，安(an)裝維護方便，無可動部(bu)件(jian)、無機械磨損。
● 全(quan)新的外觀(guan)設計，本體采用精(jing)密鑄(zhu)造工藝(yi)，外形美觀(guan)，耐高(gao)溫、抗腐蝕性(xing)強。
● 常用信號有脈沖或(huo)者模擬信號，信號穩定，抗干擾能力強。
● 技(ji)術參數
● 測量介質：液體、一般(ban)氣體、蒸(zheng)汽
● 公稱(cheng)通徑：DN15～DN300（滿(man)管式）、DN150～DN2000(插入式(shi))、DN2000以上口徑協議(yi)供貨(huo)
● 介(jie)質溫度(du)：-40～100℃（常溫）、100～250℃（中(zhong)溫(wen)）、100～320℃（高溫）
● 公稱壓力(li)：1.6MPa、2.5MPa、4.0MPa(>4.0協議供貨)
● 精(jing) 度：±1%R，±1.5%R（滿管式）
±1.5%R，±2.5%R（插入式）
● 供電電源：+12VDC（三線制脈(mo)沖(chong)輸出）、+24VDC（三線制脈沖輸出型(xing)及二線制電(dian)流輸出型(xing)）
、3.6V鋰電(dian)池(chi)、雙供電(dian)
● 本體(ti)材質：304(其它材料(liao)協議(yi)供貨)
● 防(fang)護等級：IP65(其它防護(hu)等級協議供貨)
● 環(huan)境條(tiao)件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa流(liu)(liu)(liu)量(liang)(liang)計的(de)口徑(jing)選(xuan)(xuan)型很重要，要遵循一些原則(ze)進行選(xuan)(xuan)擇，口徑(jing)選(xuan)(xuan)擇：被(bei)測介質的(de)最大流(liu)(liu)(liu)量(liang)(liang)、常用流(liu)(liu)(liu)量(liang)(liang)、最小(xiao)流(liu)(liu)(liu)量(liang)(liang)；最高壓力(li)、常用壓力(li)、最小(xiao)壓力(li)；最高溫度(du)、常用溫度(du)、最低(di)溫度(du)；流(liu)(liu)(liu)量(liang)(liang)測量(liang)(liang)是否處于儀表的(de)最佳工(gong)作范圍（即(ji)上限(xian)流(liu)(liu)(liu)量(liang)(liang)的(de)1/2~2/3處）
● 工況體積測量范圍表(biao)
|
儀表口(kou)徑 (mm) |
液體 |
氣(qi)體/蒸汽 |
||
|
測量范圍(wei) (m3/h) |
輸出頻率范圍(wei) (Hz) |
測量范(fan)圍 (m3/h) |
輸出頻率范圍 (Hz) |
|
|
20 |
1～7 |
37～260 |
6～30 |
226～1130 |
|
25 |
1.6～10 |
32～214 |
9～55 |
190～1178 |
|
32 |
2.1～15 |
17～150 |
15～140 |
150～1395 |
|
40 |
2.5～25 |
13～130 |
22～200 |
115～1011 |
|
50 |
3.5～35 |
9～93 |
36～320 |
96～854 |
|
65 |
6.5～68 |
8～82 |
50～480 |
61～583 |
|
80 |
10～100 |
6～65 |
75～628 |
47～402 |
|
100 |
15～150 |
5～50 |
130～1100 |
43～367 |
|
125 |
27～275 |
5～47 |
200～1700 |
33～290 |
|
150 |
40～350 |
4～33 |
280～2240 |
27～221 |
|
200 |
80～650 |
3～26 |
580～4200 |
24～167 |
|
250 |
120～950 |
3～19 |
970～5500 |
20～112 |
|
300 |
180～1800 |
2～22 |
1460～8000 |
17～95 |
|
(400) |
180～3000 |
5.6～87 |
2750～27000 |
85～880 |
|
(500) |
300～4500 |
5.6～88 |
4300～43000 |
85～880 |
|
(600) |
450～6500 |
5.7～89 |
6100～61000 |
85～880 |
|
(800) |
750～10000 |
5.7～88 |
11000～110000 |
85～880 |
|
(1000) |
1200～1700 |
5.8～88 |
17000～170000 |
85～880 |
|
注：表中(zhong)(400)～(1000)口徑為插入式 |
||||
